案例简介

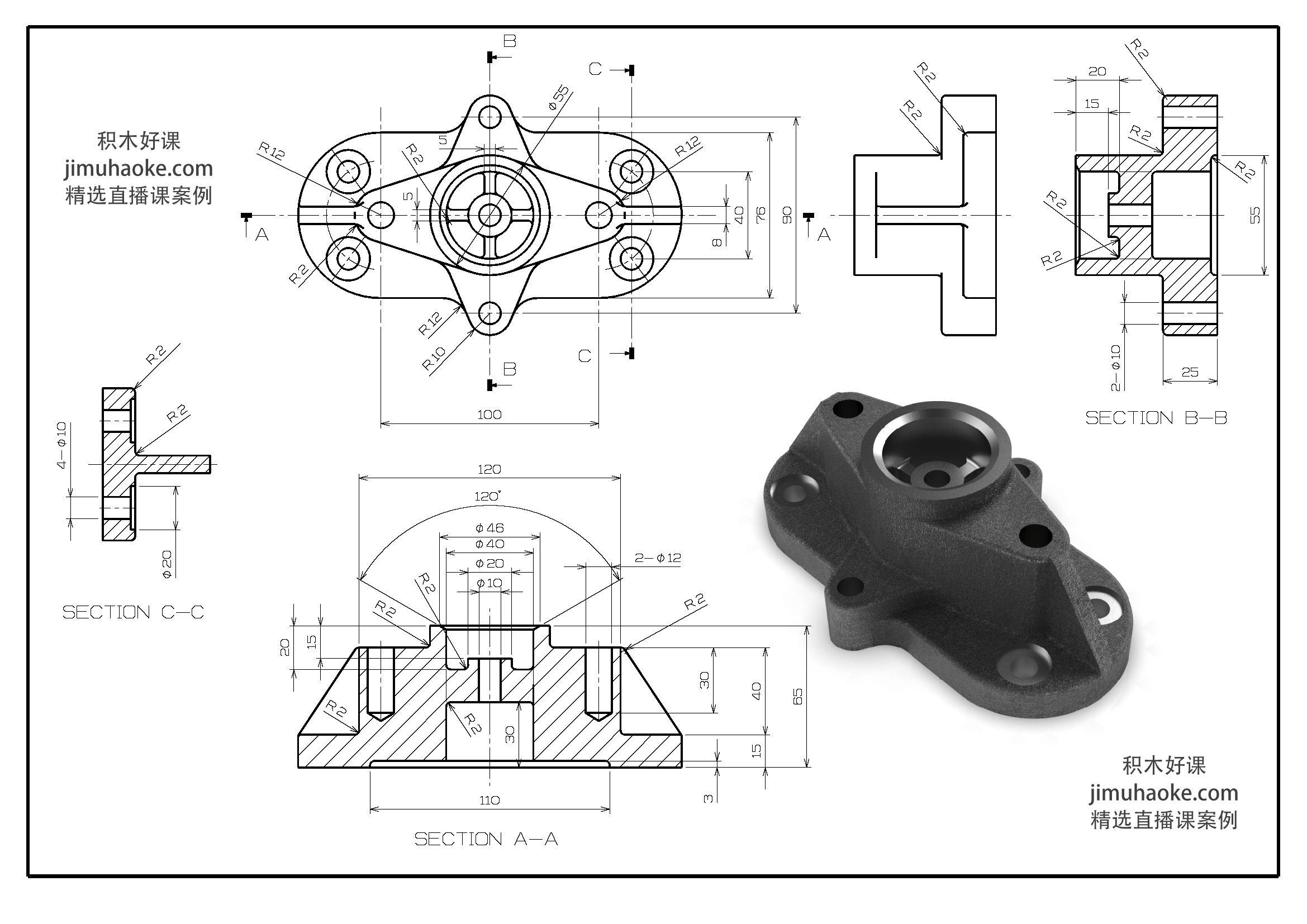

这个案例是AutoCAD第29期直播课一名澳大利亚的学员找到的一个网络案例，原站点需要科学上网，我就下载原图在国内演示了一下，整体难度不大就是细节满满，对初学者到中级进阶的很有帮助。
涉及知识
- 二维制图
- 尺寸标注
- 读图能力
- 三维分析
- 三维建模
- 布尔运算
- 三维渲染
视频详解
演示视频在直播课回放中，需单独报名终身学习：
演示过程

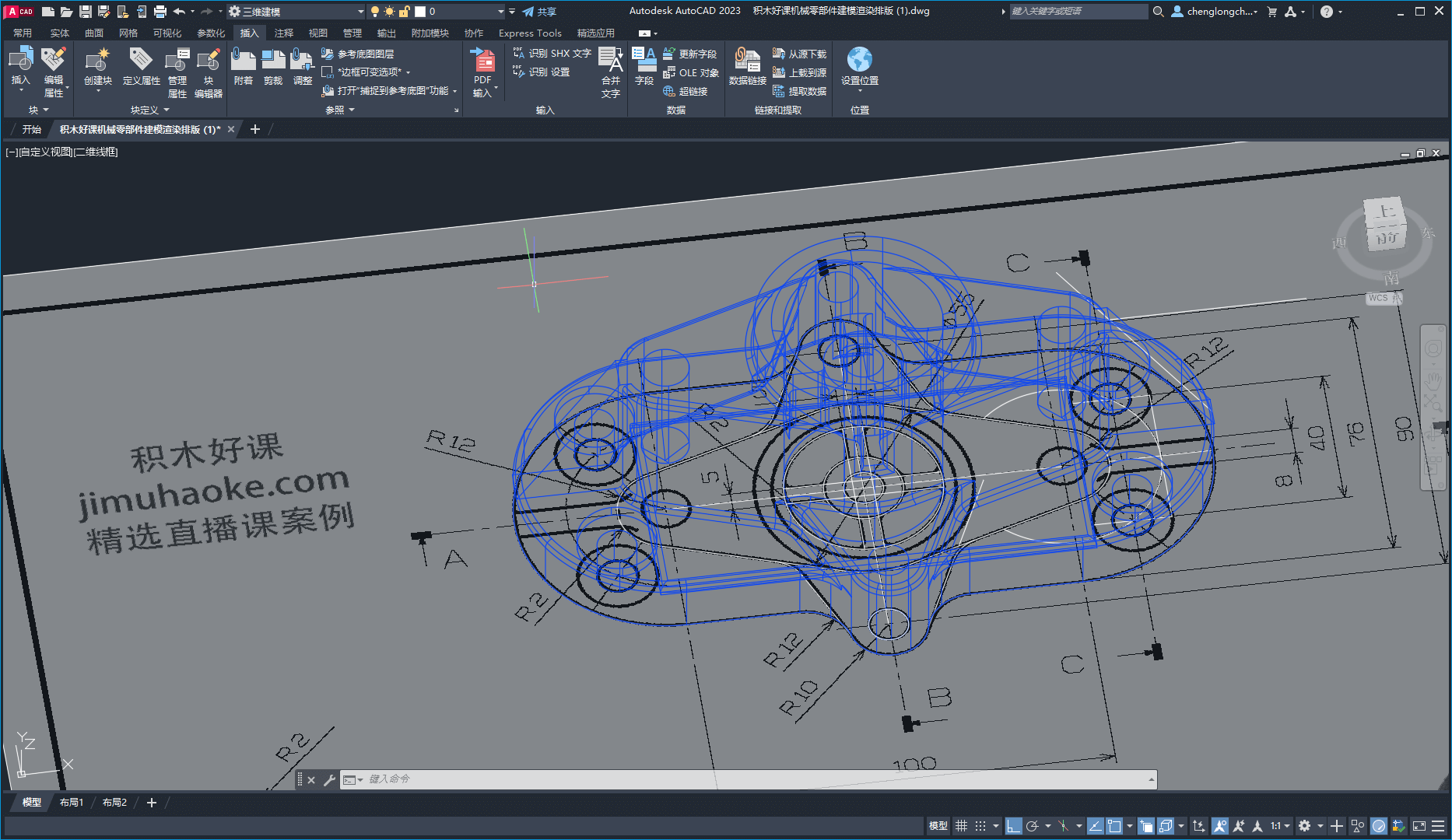

二维制图阶段
需要参照图片到AutoCAD，并且标定1:1的比例，这样直接描图高效快捷。
重要问题解决：
如何导入图片到AutoCAD？
如何把导入AutoCAD的图片变成1比1比例？
做好外部参照，很多学员在初学阶段不会使用电子传递，容易丢失外部参照和字体，外部参照只需要双击定位到新的参照后保存重开即可恢复正常。
重要问题解决：
AutoCAD外部参照丢失如何恢复？
如何确保AutoCAD的字体和外部参照在换到另一台电脑上不丢失？

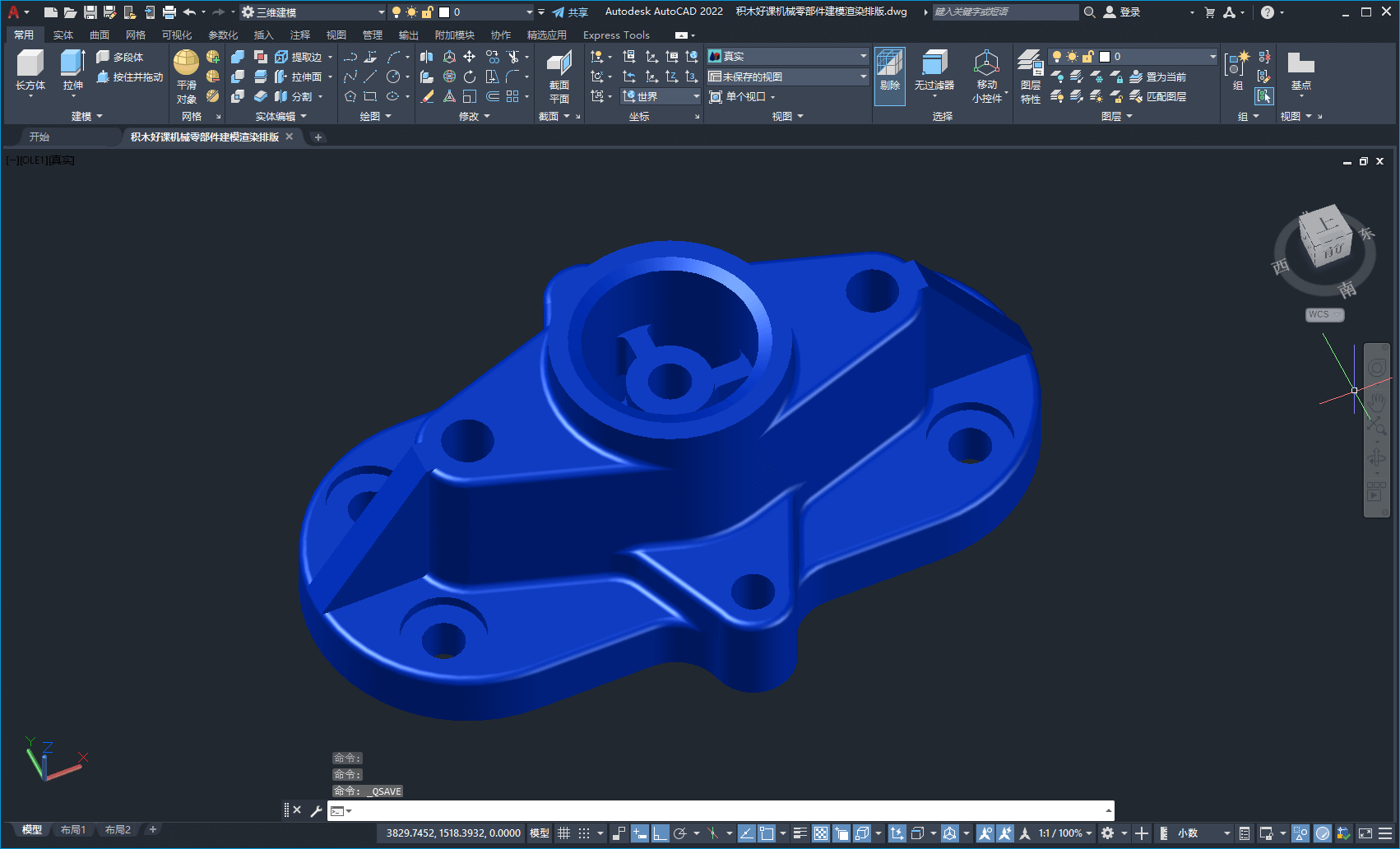

三维建模阶段
这个并不是很难，就是细节比较多，用到的建模工具和布尔运算都在我的三维建模视频课程中有详细介绍：
当然不想耗费太长时间自学的话还是推荐直播课，2节课学会。

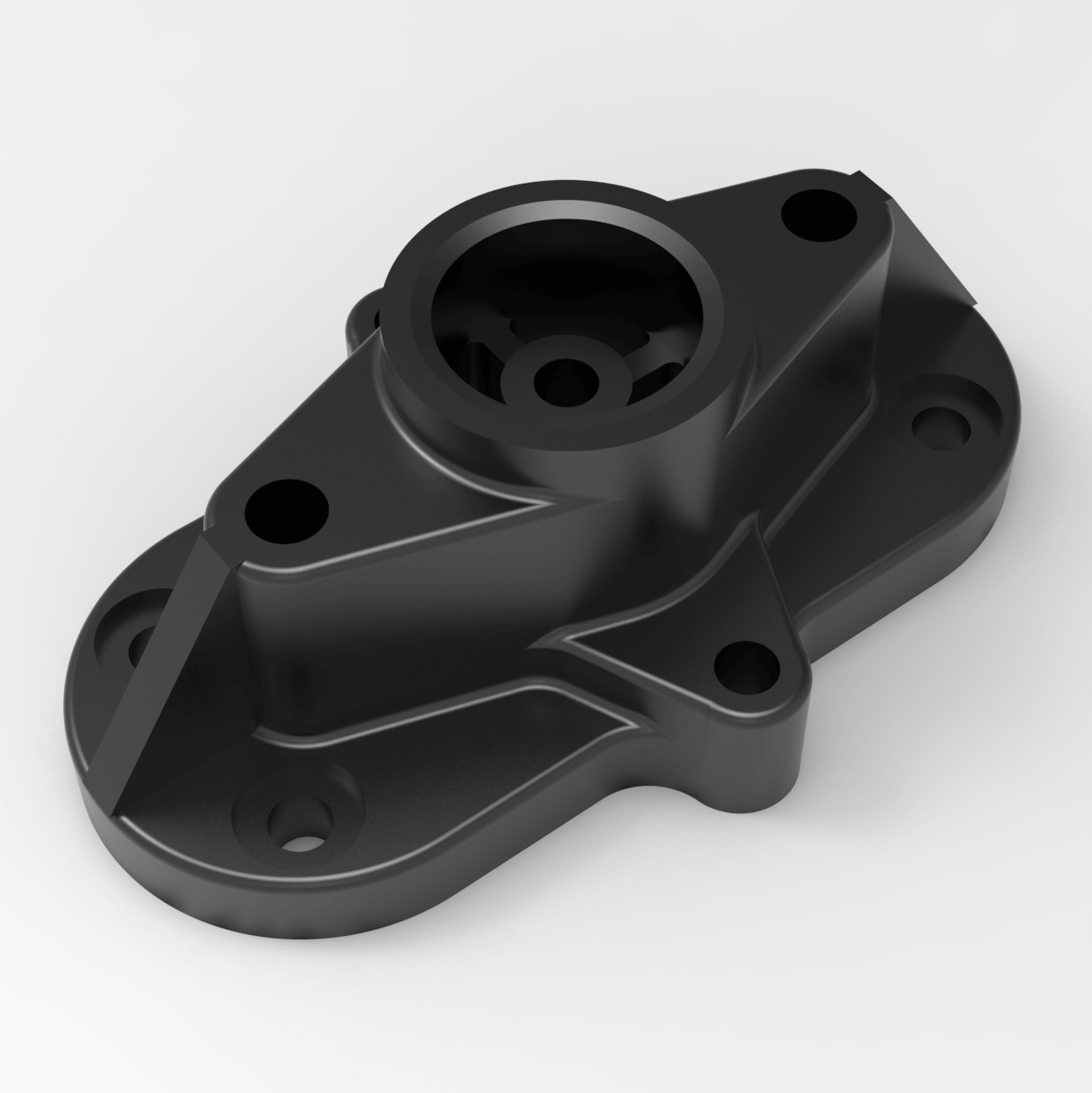

最终渲染阶段
这个比较简单，渲染30秒即可看清结构，不必进行复杂操作。
案例总结
这是一个AutoCAD在二维和三维联合应用的综合案例，从零开始到完成一个机械三维结构的产品渲染全流程，简单不需要复杂操作，适合初学者练习。
