案例简介：
这是在第29期AutoCAD直播中详解的一个案例，主要用到的知识点有：
- 二维平面制图和标注
- 三维建模基础
- 布局打印
- 图框、图层、工程三视图、剖面图、局部放大图
- 三维渲染、Photoshop后期合成
等主要知识点及诸多小知识点，为全流程技术案例。
二维2D制图：
首先根据图纸的二维尺寸建立基本的结构面，注意C细节图中有一个角度是100度，不是平时练习中的垂直，此处在建模中需要用到。
三维3D建模：

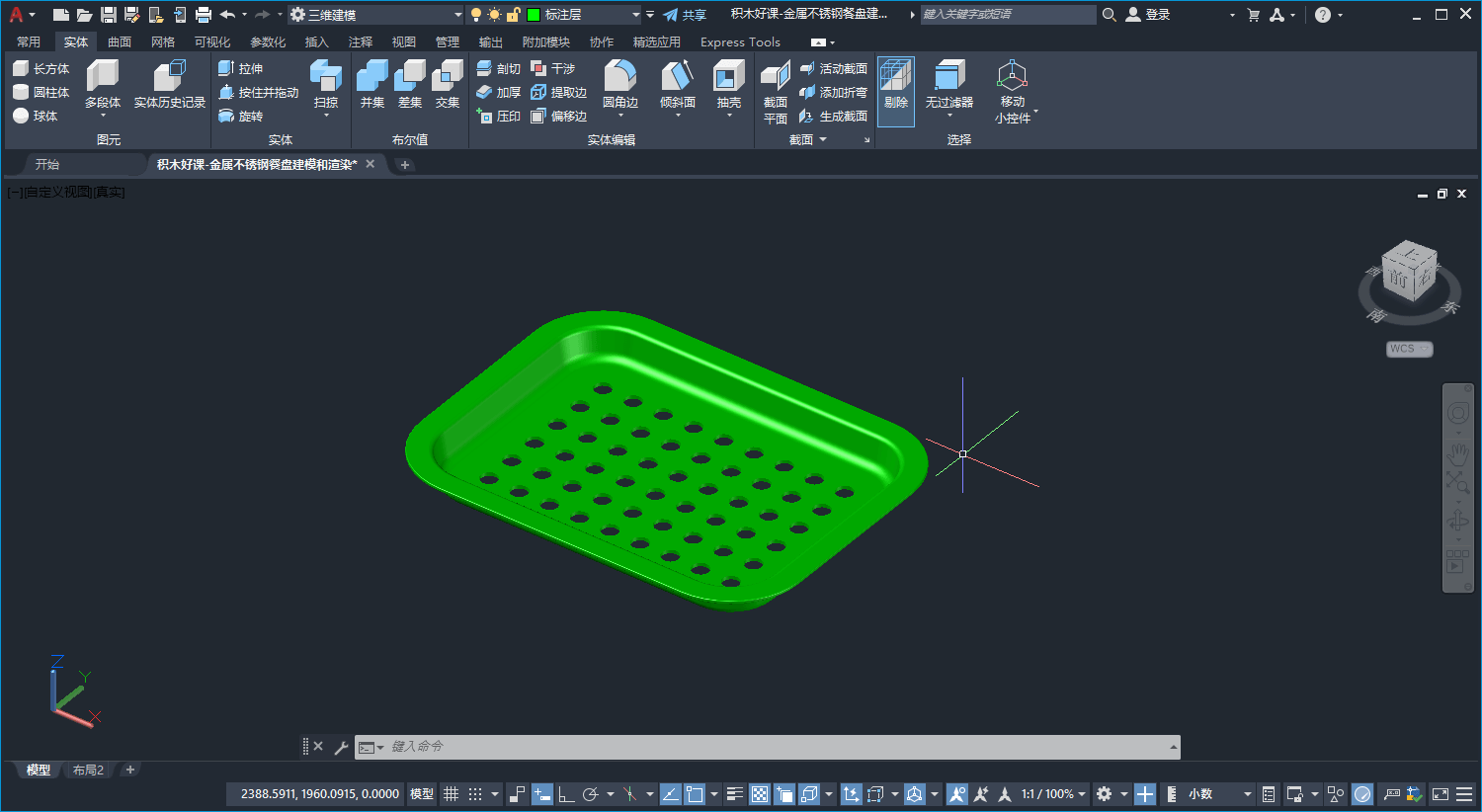

根据二维尺寸绘制三维结构，基本思路是闭合多段线倒角后拉伸，底部的拉伸需要倾斜角100-90=10度，然后整体布尔运算并集，抽壳到厚度3.5个单位，细节进行倒圆角即可。
中间的空洞使用等分和阵列，然后差集打孔一次成型。
布局排版：

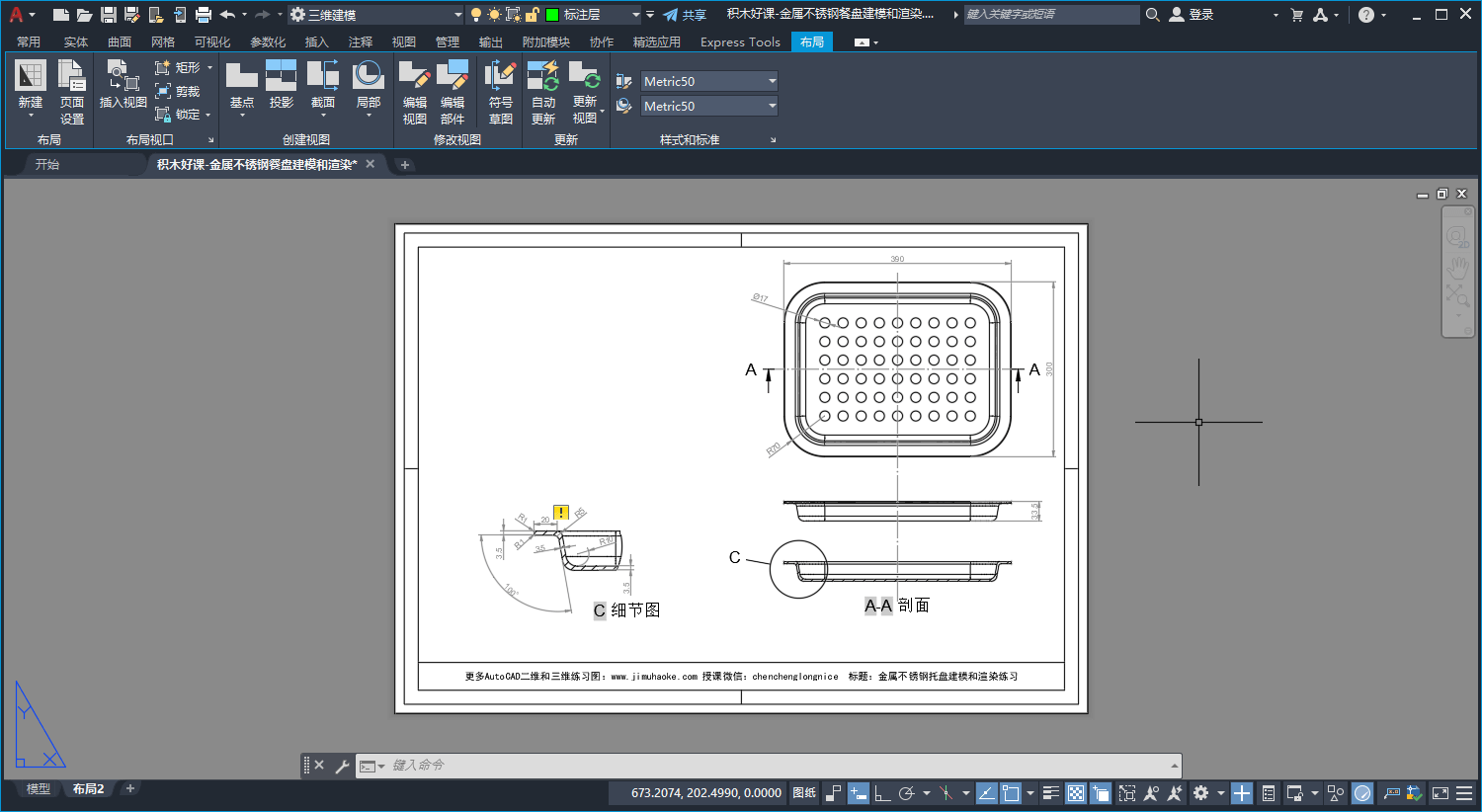

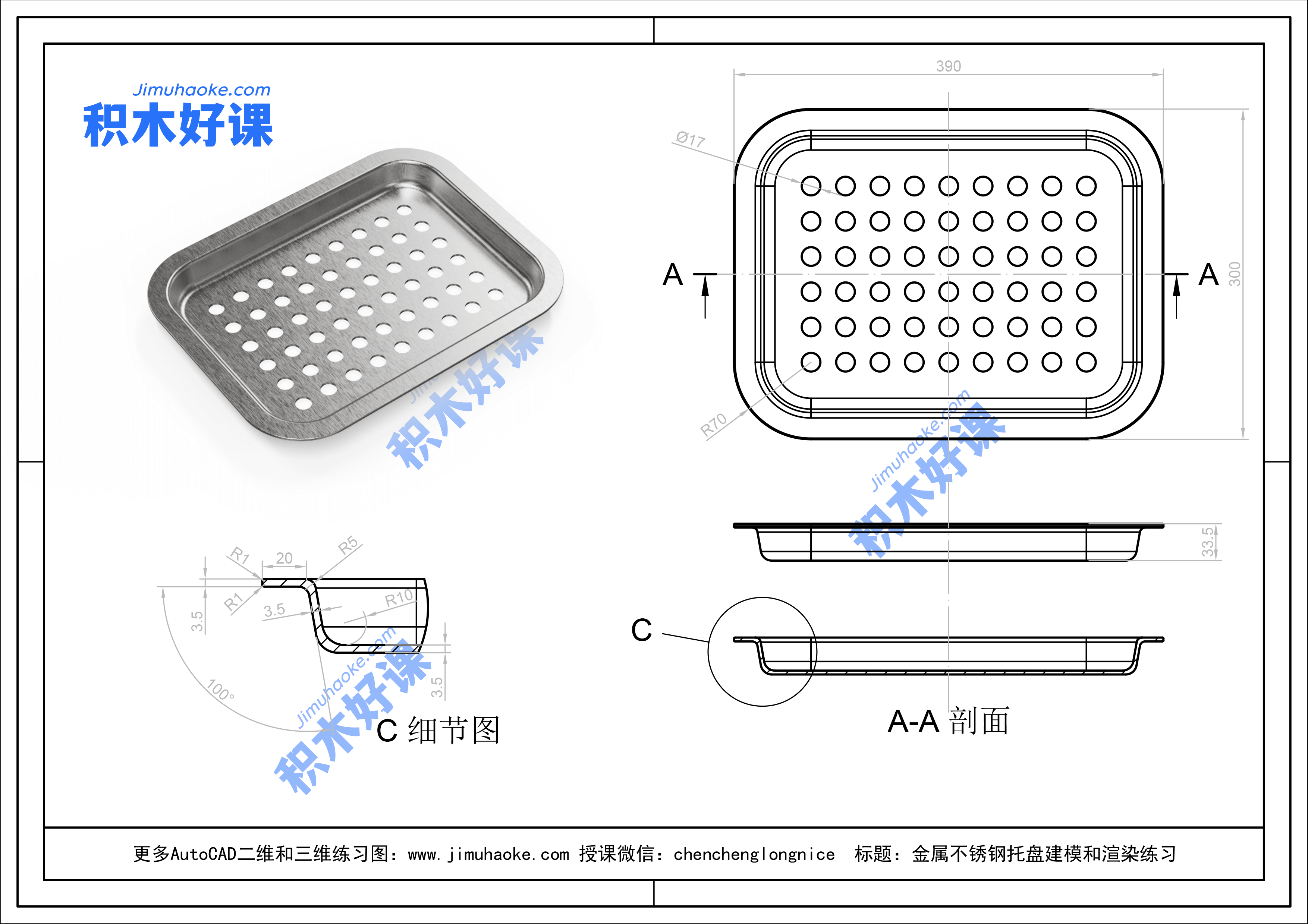

在布局中设置打印边界、引入A4图框，建立三视图、剖面图和细节放大图并标注。
三维渲染：

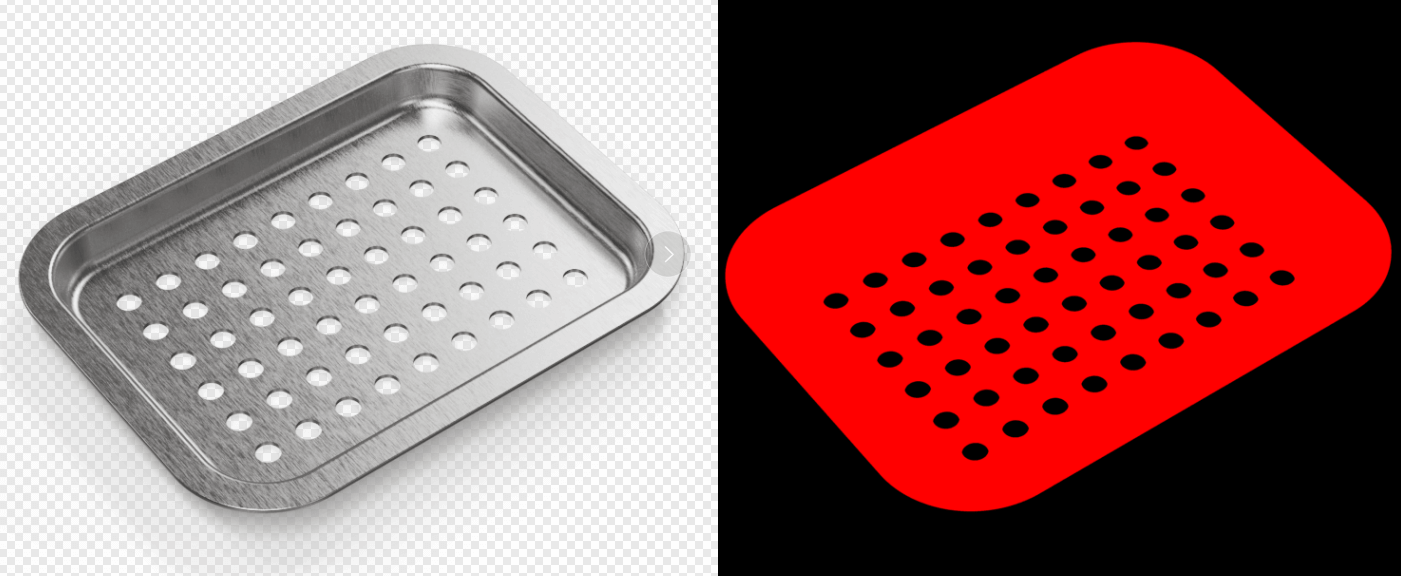

建模后导出-导入ks，做好透视关系，真实环境需要降低饱和度，改为透明底，相机视角80-110左右减少畸变，产品模式、摄影模式均可开启，无需降噪，直接渲染。15秒渲染720p足够使用，保留色块图。
Photoshop后期：

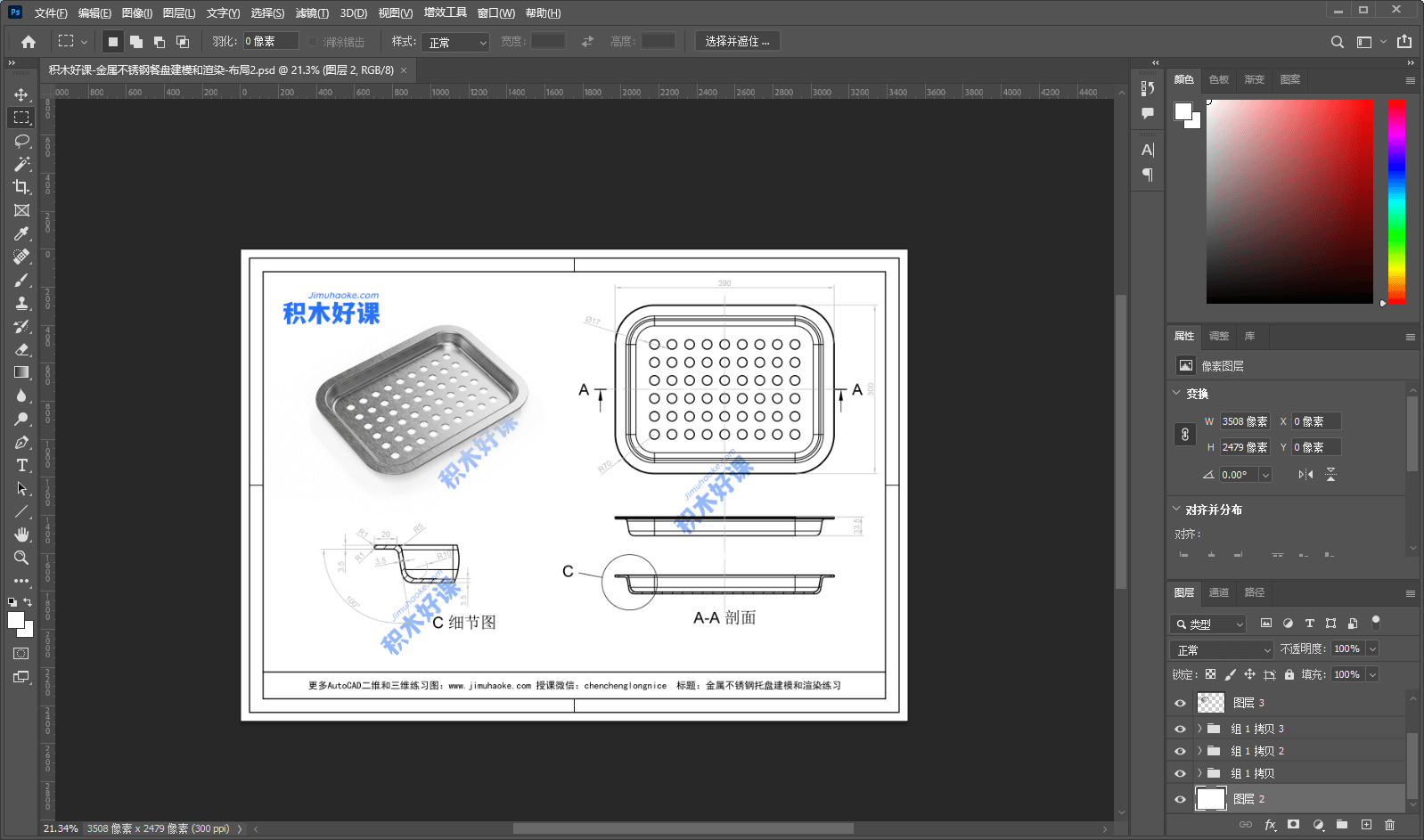

渲染图和色块图一起打开，对阴影进行调整淡化后合成图层备用。
引入pdf进行最后排版即可。
总结反思：
这是一个完整的产品信息产生的全过程，在实际生产和客户方案中都可使用，客户可以根据渲染图直观的看到产品材质和外观，可以根据标注数据明确产品规格和尺寸参数。
