AutoCAD 默认线型不够用？教你用原生功能自定义特殊线型，无需插件！从绘制线型单元到创建加载新线型，步骤清晰，还附带详细视频教程，高效解决线型需求。
绘制线型单元：

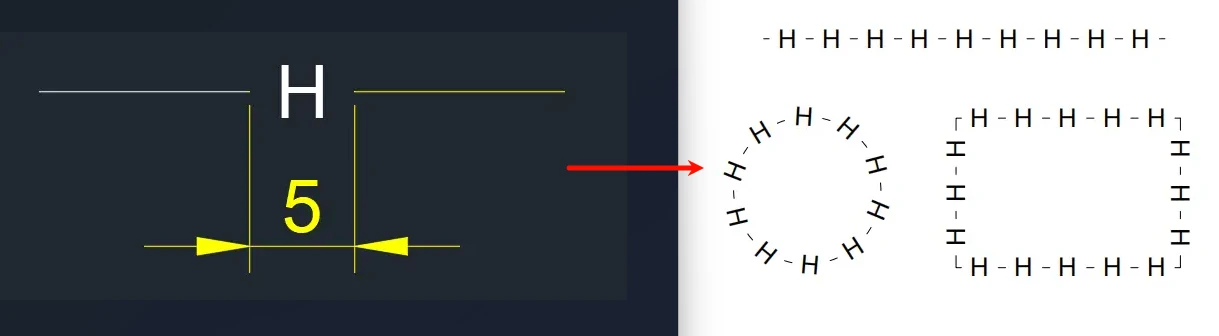

首先绘制出自己想要的线型的结构单元，也就是线型的重复部分比如下面这种：
注意：黄色的部分不需要绘制，这里用来辅助精确定位的，只看白色部分即可。
创建线型：
从Express tools选项卡中找到Tools工具面板展开，单击Make linetype制作线型命令，要求保存一个线型文件，文件名自定义，比如我用chen.line命名，朋友们都可以使用自定义的名称，不需要跟我一样，下面也是如此。
接下来只需要按照要求输入和选择对象即可：
Enter linetype name输入线型名称：ccl
Enter linetype description输入线型描述：ccl line
Specify starting point for line definition指定线型的起点：这里选择H字母左侧线的左端点为起点。
Specify ending point for line definition指定线型的终点：这里选择H字母右侧线的左端点为终点。
看到这里大家应该明白了，我们选择的就是一个单元的距离。
接下来选择对象，我们选择H字母以及左侧的直线，黄色线不选择，选择完毕右单击空白处或者使用回车确认，即可创建线型，创建好的线型会走的那个加载，可以直接调用。
视频教程：
自定义线型已添加至我原创的AutoCAD二维绘图课程中。
