问题描述：
这个问题的问法很多，比如：
CAD模型空间图框怎么和布局空间图框重合？
CAD模型空间的图形如何在布局视口中居中对齐？
CAD模型图框如何与布局一致？ 等等，这都是一个意思。
解决办法：

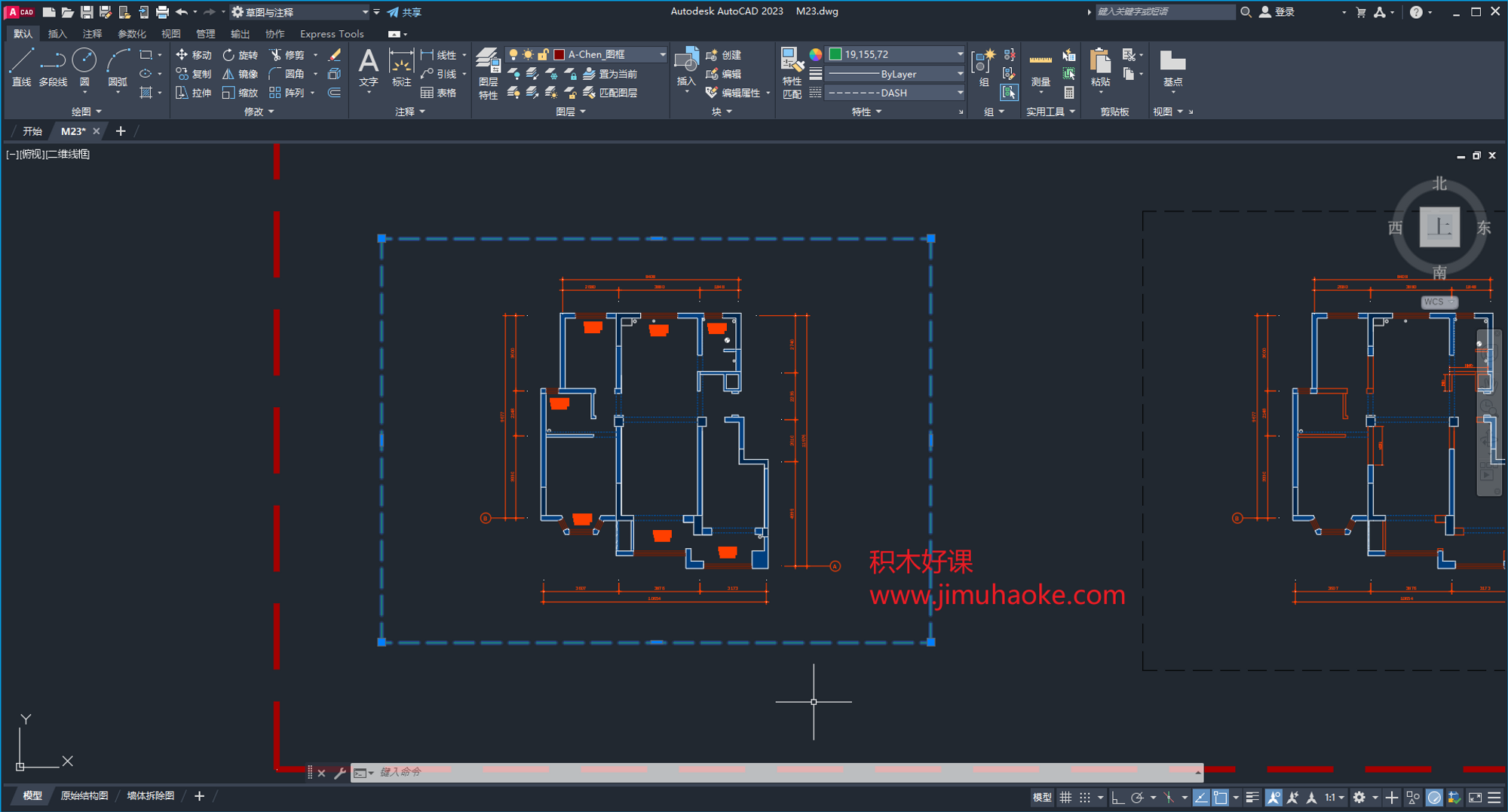

首先在模型空间绘制好图形，
一般都是有边框或者直接使用图框，
总之是有定位的图形可以后期定位，
比如下面的图形就是使用选中的这个虚线的矩形作为定位，
矩形大小都是设定好的未来视口的大小。
图形如何在布局视口中居中对齐

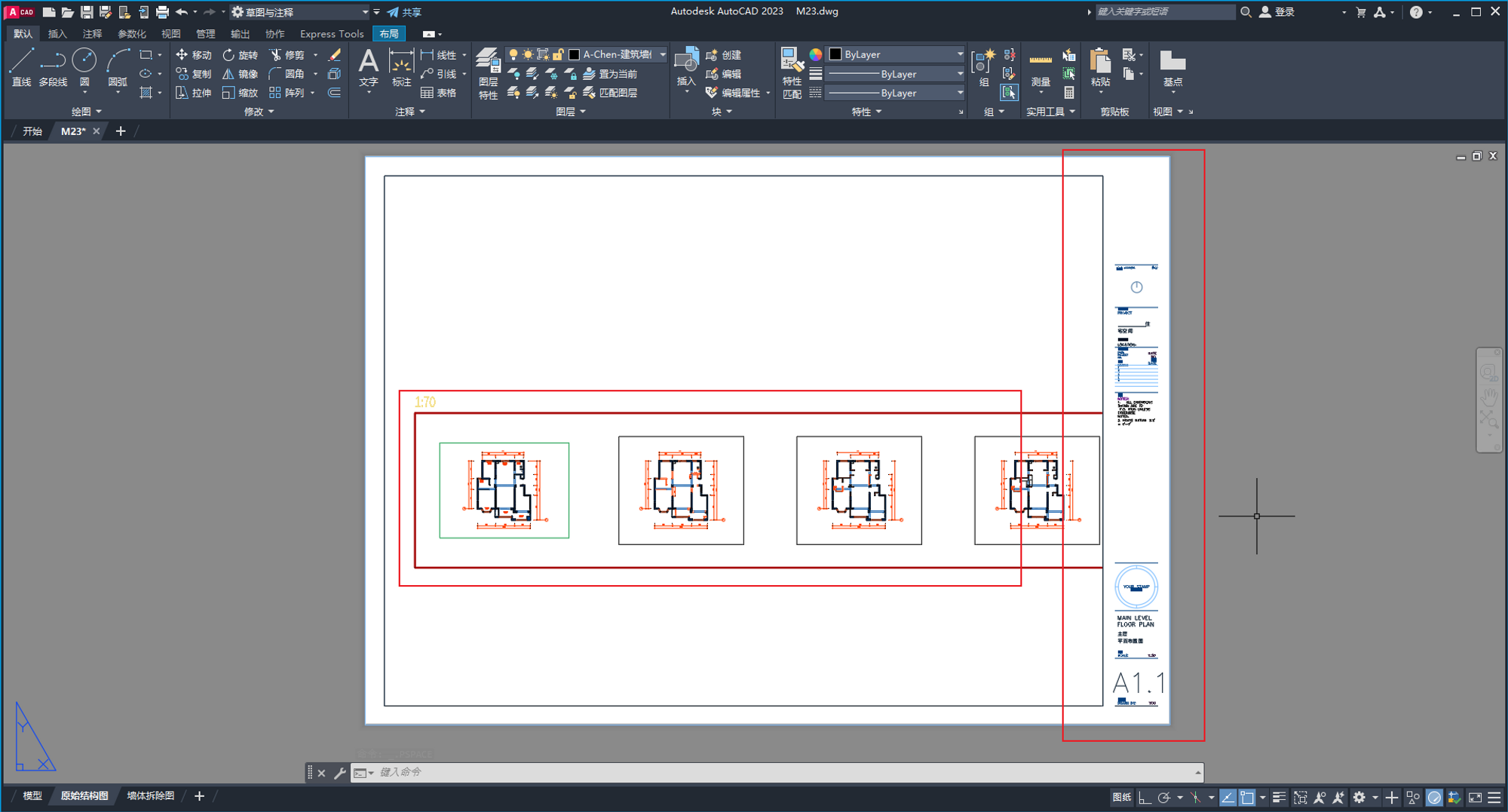

接下来在布局中创建相同比例关系的视口，
或者直接使用对应的图框：
图形如何在布局视口中居中对齐
上图可以看到，图框在外侧，内部创建了视口，
但是里面的图形还没有对齐，接下来开始对齐。
1、双击视口进入视口编辑状态。

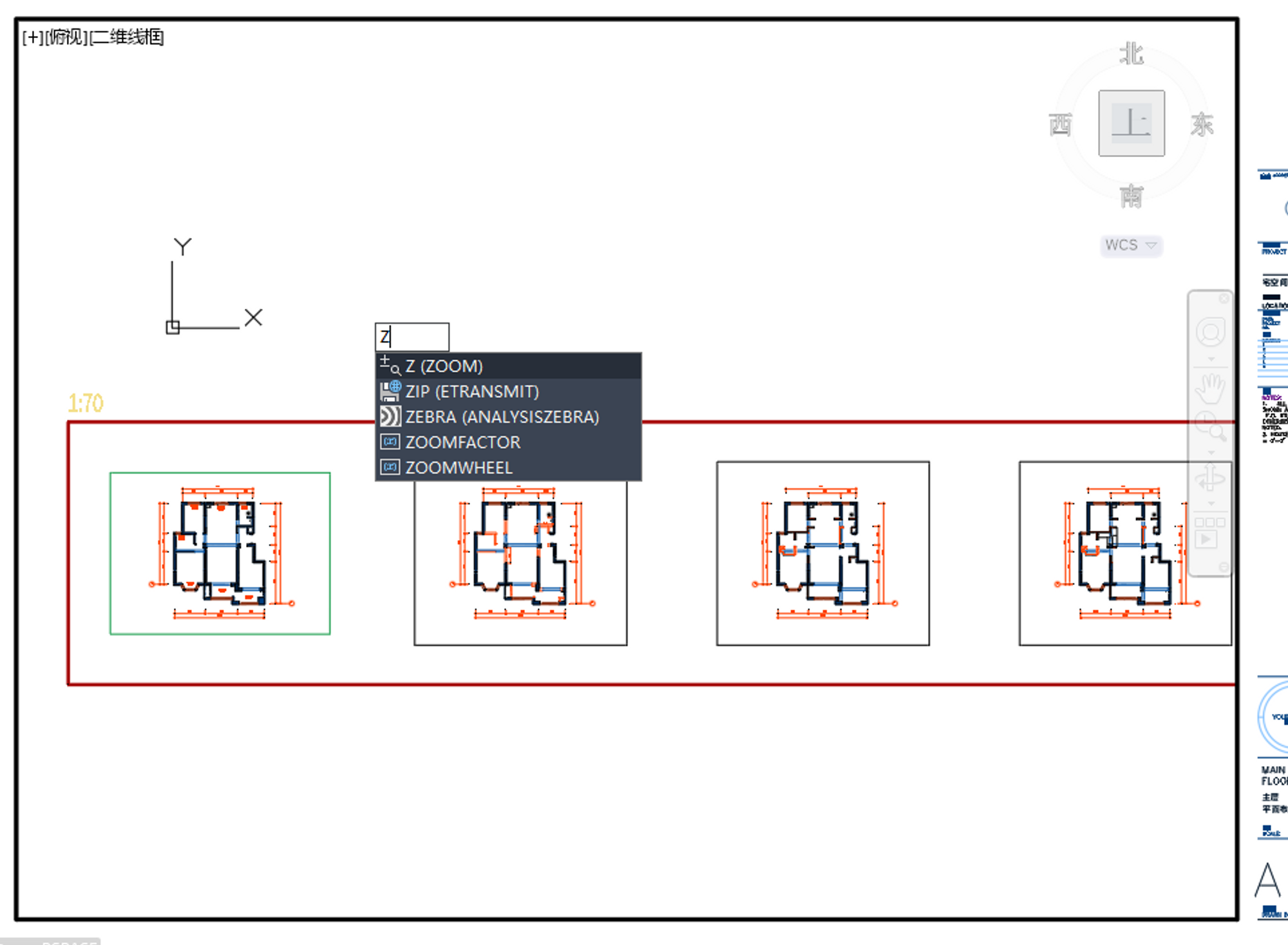

2、输入zoom（z）缩放命令，选择窗口缩放（不选择也可以）。
3、按住shift+鼠标右单击选择临时对象捕捉的端点，
这一步必须手动开启临时对象捕捉，
默认开的自动捕捉在此时不起作用，
这也许是个bug。
操作两次分别捕捉定位矩形的两个角点。
图形如何在布局视口中居中对齐

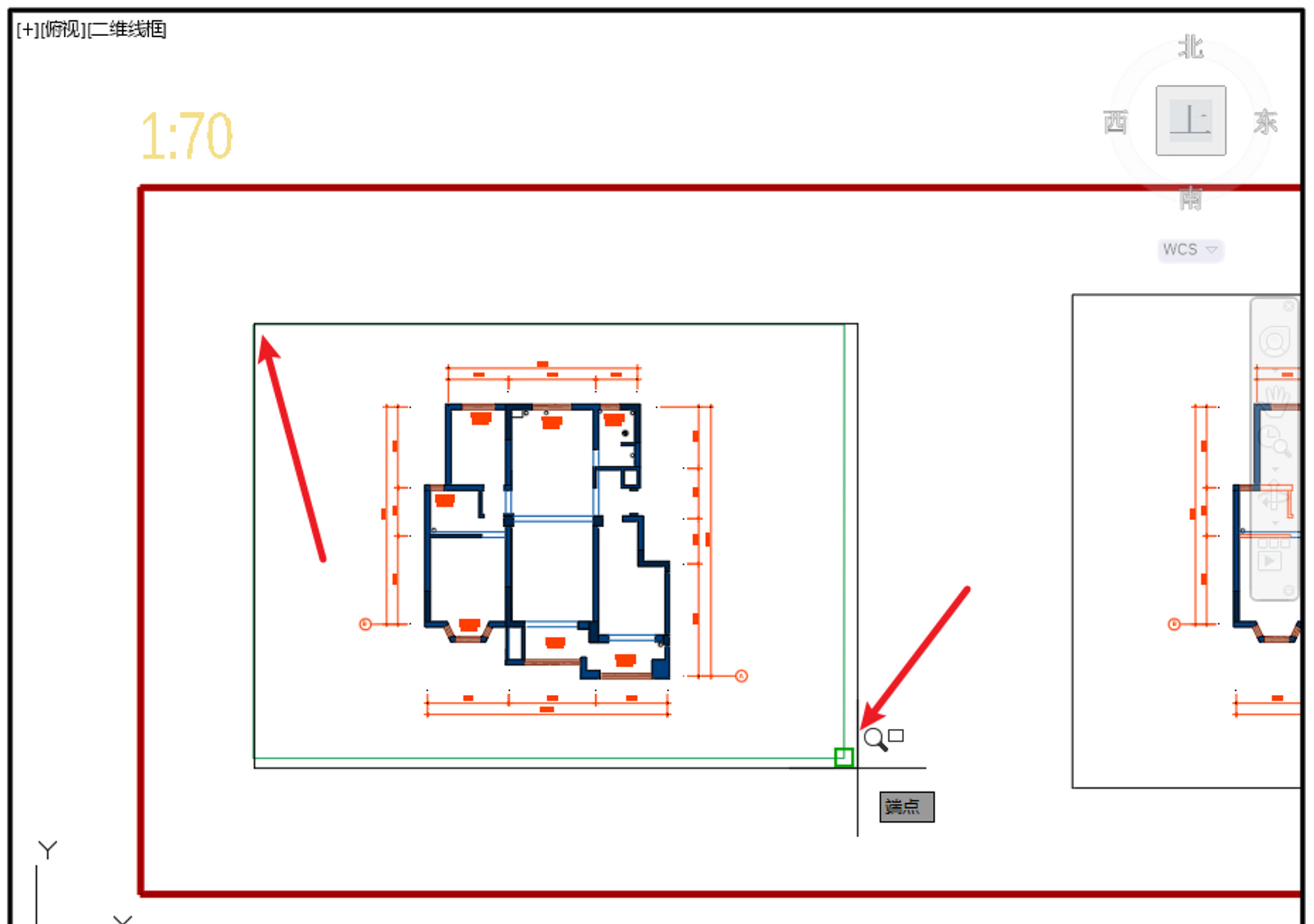

临时对象捕捉定位矩形的两个角点：
图形如何在布局视口中居中对齐

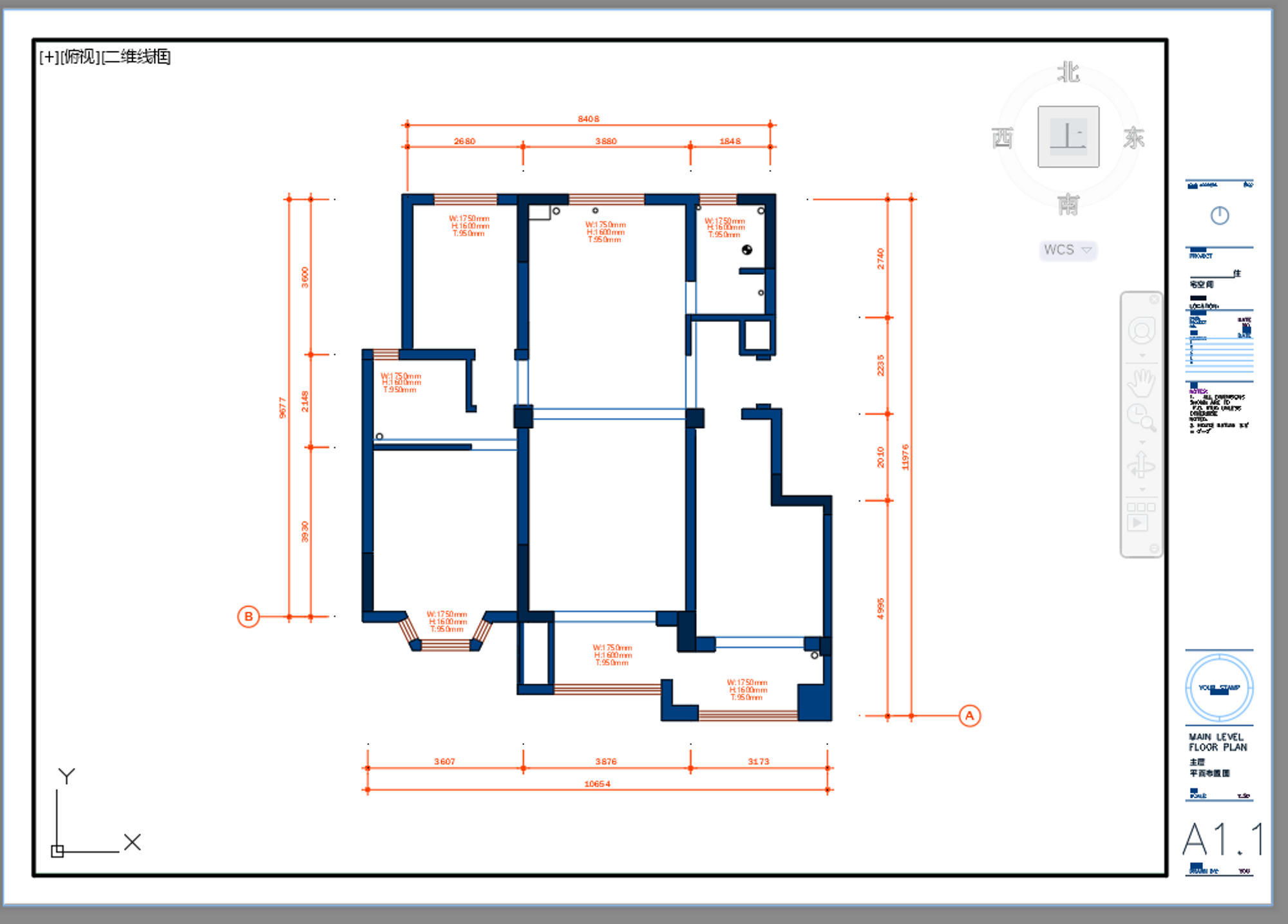

捕捉完成后自动缩放，就达到我们需要的效果了。
图形如何在布局视口中居中对齐
感谢学员：

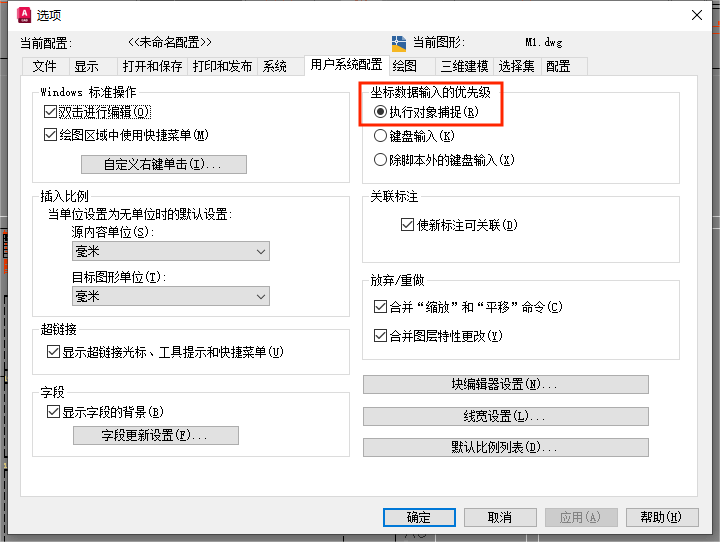

感谢直播课学员王德州的反馈，如果临时对象捕捉不起作用，则需要打开下面的开关。
图形如何在布局视口中居中对齐
